Мачты с растяжками
Модель |
300L |
500 |
1 |
500, 1, 2 |
3 |
5 |
10 |
15 |
30 |
50 |
Высота (м) |
6 |
6 |
6 |
9 |
9 |
12 |
12 |
12 |
18 |
18 |
Диаметр (мм) |
48 |
89 |
114 |
140 |
273 |
273 |
325 |
382 |
400 |
500 |
Толщина
металла (мм) |
2,5 |
3,25 |
3,25 |
3,5 |
6 |
6 |
6 |
8 |
10 |
10 |
Кол-во секций |
3 |
2 |
2 |
3 |
2 |
3 |
3 |
3 |
3 |
3 |
Вес (кг) |
23,5 |
41,8 |
54 |
107,5 |
360,5 |
480,6 |
574,2 |
781,5 |
900 |
2400 |
Сравнительные характеристики мачт
с растяжками
*
Установка EuroWind 20 не имеет мачты с растяжками
Размещение фундамента мачты и
растяжек:
Модель |
Радиус
площадки (м) |
Размер
фундамента мачты (м) |
Размер
фундамента опор растяжек (м) |
длина |
ширина |
глубина |
длина |
ширина |
глубина |
300L |
3,0 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
500 |
3,0 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
1 |
3,0 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
2 |
4,0 |
0,8 |
0,8 |
0,8 |
0,6 |
0,6 |
0,6 |
3 |
6,0 |
0,8 |
0,8 |
0,8 |
0,6 |
0,6 |
0,6 |
5 |
6,0 |
1,0 |
1,0 |
0,8 |
1,0 |
1,0 |
1,0 |
10 |
6,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
15 |
8,0 |
1,0 |
1,0 |
1,0 |
1,5 |
1,5 |
1,0 |
30 |
9,0 |
2 |
2 |
2 |
2 |
2 |
2 |
50 |
9,0 |
2 |
2 |
2 |
2 |
2 |
2 |
Размер фундамента мачты и опор,
расстояние до опор
* Установка EuroWind 20 не имеет
мачты с растяжками

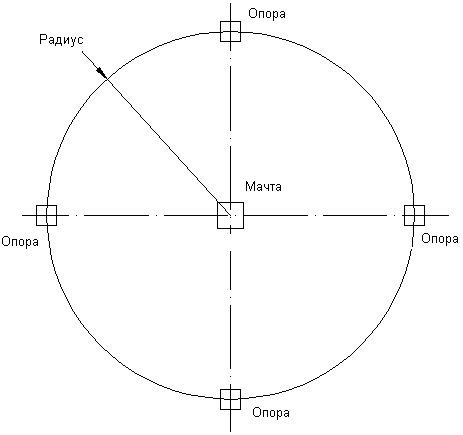

Размещение мачты и растяжек относительно друг друга

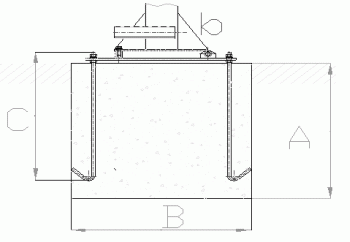

Размещение анкеров в фундаменте основы мачты и в фундаменте
опоры растяжки
(A – высота фундамента основы мачты, B - ширина фундамента
основы мачты, C – высота анкерного болта, b – подошва мачты, X –
высота фундамента опоры, Y - ширина фундамента опоры, C - анкер)
Внимание! Кольцо анкера должно
быть направлено по направлению к основе мачты под углом 35-55°.

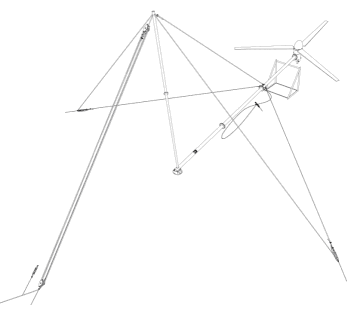

Сборка мачты с растяжками и подъем с помощью лебёдки и блоков

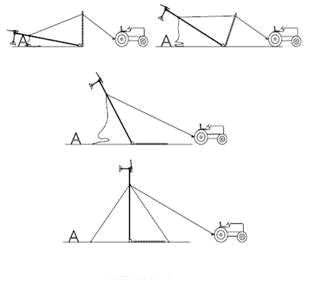

Подъём мачты с растяжками с помощью тяговой техники
Мачту с растяжками также можно
поднять с помощью подъемного крана, как обычную мачту без
растяжек (коническую).
Подъем ветрогенераторов EuroWind
300, 500, 1 и 2 возможен без участия тяговой техники или
подъемного крана, а также без лебёдки.
|
|
