Тепловые насосы



Отопление? Не вопрос! Ставим тепловой насос!

Тепло из недр земли!

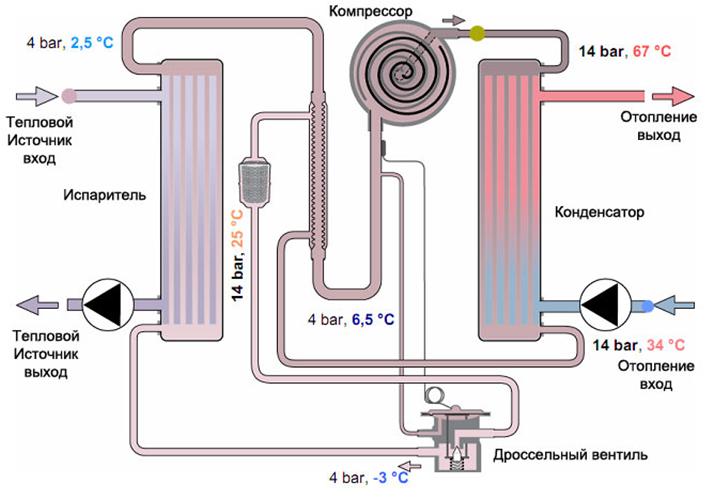

Тепловой насос — это устройство передачи тепловой энергии от низкой  температуры к более высокой температуре. Принцип действия теплового насоса абсолютно идентичен холодильнику. Только в холодильнике конечной целью является холод, который получается  за счет отбора теплоты из  объёма испарителем.  Конденсатор сбрасывает теплоту в окружающую среду.  А в тепловом насосе все происходит наоборот.  Конденсатор – это теплообменник,  который выделяет теплоту, а испаритель — теплообменник,  который утилизирует низкую температуру.

теплонасос


тепловой насос


Если сравнивать геотермическую энергию с другими разновидностями (энергией ветра, воды или солнца), то её преимуществом является то, что она не зависит от погодных условий и запасов топлива. Именно это позволяет получать наиболее удобный в эксплуатации и стабильный тип энергии.

Типы тепловых насосов

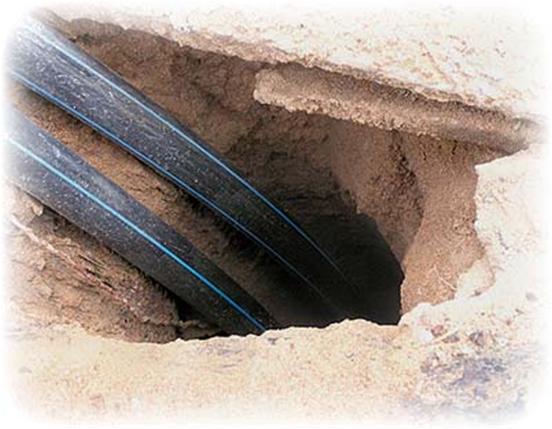

Вертикальные «грунт-вода»

грунтовая вода


С помощью буровой установки, выполняют скважину диаметром 20 см и глубиной от 50 до 100 м
Внутри вертикальной скважины помещают геотермальный зонд

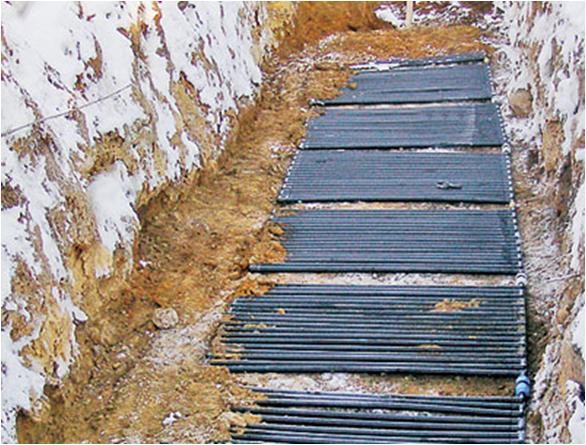

Горизонтальные насосы «грунт-вода»

насосы

С помощью техники недалеко от дома роют траншею глубиной около 1,5 м
систему труб прокладывают ниже уровня промерзания грунта
По трубопроводу теплоноситель подводят к цо­кольной части дома

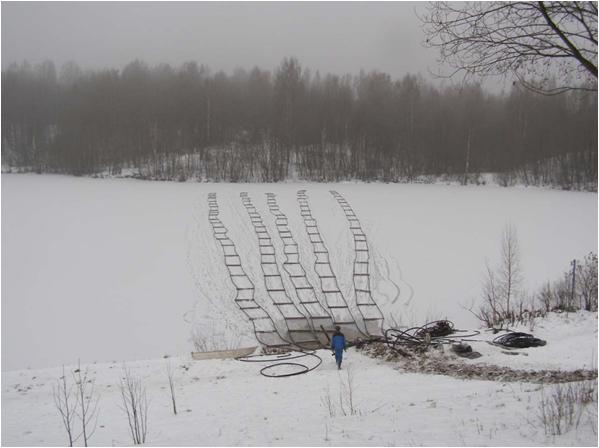

«Вода-вода»

водяной насос


Водный коллектор собирают из обычных  ПНД-труб, заполненных теплоносителем
После чего конструкцию осторожно погружают в воду и аккуратно транспортируют на середину пруда

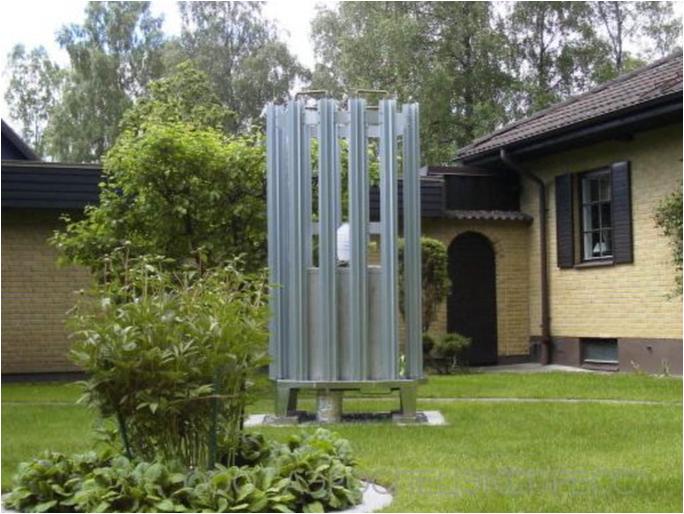

«Воздух-вода»

воздушный насос


Монтаж теплового насоса «воздух-воздух» не требует земельных работ
насос  такого типа устанавливают в 2-20 метрах от жилого дома
Удельное теплопотребление типов зданий:
здание с низким потреблением (современные материалы, утепление стен, окна из стеклопакетов) – 40 Вт/м2;
новостройка с хорошей теплоизоляцией – 50 Вт/м2;
здания со стандартной теплоизоляцией – 80 Вт/м2;
здания старой постройки без изоляции – 120 Вт/м2.


Расчет дополнительной тепловой мощности для горячей воды производят исходя потребления одним человеком около 50 л воды с температурой 45 °С, что соответствует 0,25 кВт/чел.



Потребление воды, л/чел

Категория

темп. воды

60°С

темп. воды

45°С

Удельное теплопотребление,

Втч/чел

Теплопотребление

для горячей воды, кВт/чел

Низкое потребление

10–20

15–30

600–1200

0,08–0,15

Стандартное потребление

20–40

30–60

1200–2400

0,15–0,3

Квартира, занимающая этаж

32

45

1800

0,225

Одноквартирный жилой дом

35

50

2000

0,25

Исходя из приблизительного расчета, для коттеджа площадью 200 м2 на 4 человек при тепловых потерях 70 Вт/м2 (при расчете на –28 °С наружной температуры воздуха) потребность тепла будет составлять 14 кВт. Также необходимо добавить 700 Вт на для горячей воды. В результате мощность теплового насоса составит 14,7 кВт. Затраты по электричеству составят порядка 3-4 кВт/час.
Производительность некоторых моделей ТН и потребляемая электрическая мощность.


Модельный ряд.

Отопительная мощность*

Мощность охлаждения**

Потребляемая электр. мощность**

WW-A0010

8,89

10,3

1,92

WW-A0015

12,95

15,35

2,98

WW-A0020

16,1

18,55

3,53

WW-A0025

21,1

24,7

4,69

WW-A0030

29,05

33,9

6,51

WW-A0035

32,2

37,1

7,06

WW-A0040

37,2

58,6

8,22

WW-A0045

42,2

49,4

9,38

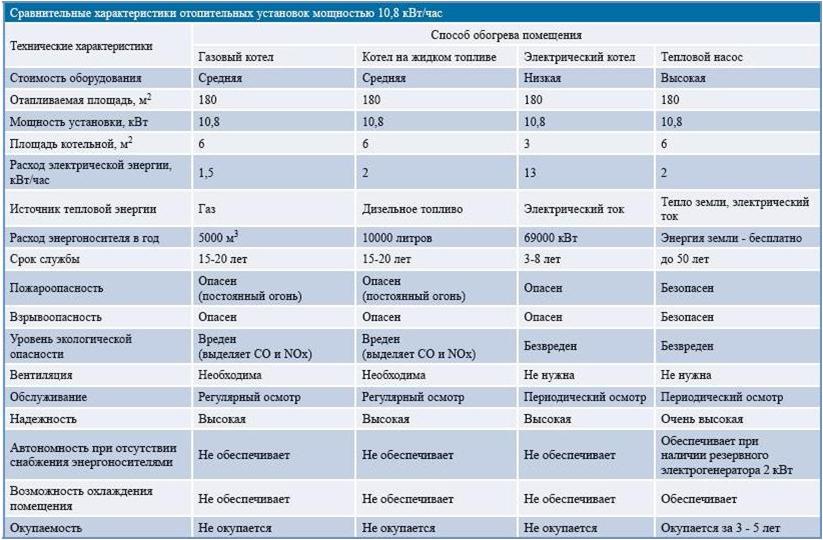

Выгода по использованию теплового насоса

выгода теплонасоса
