Конические мачты

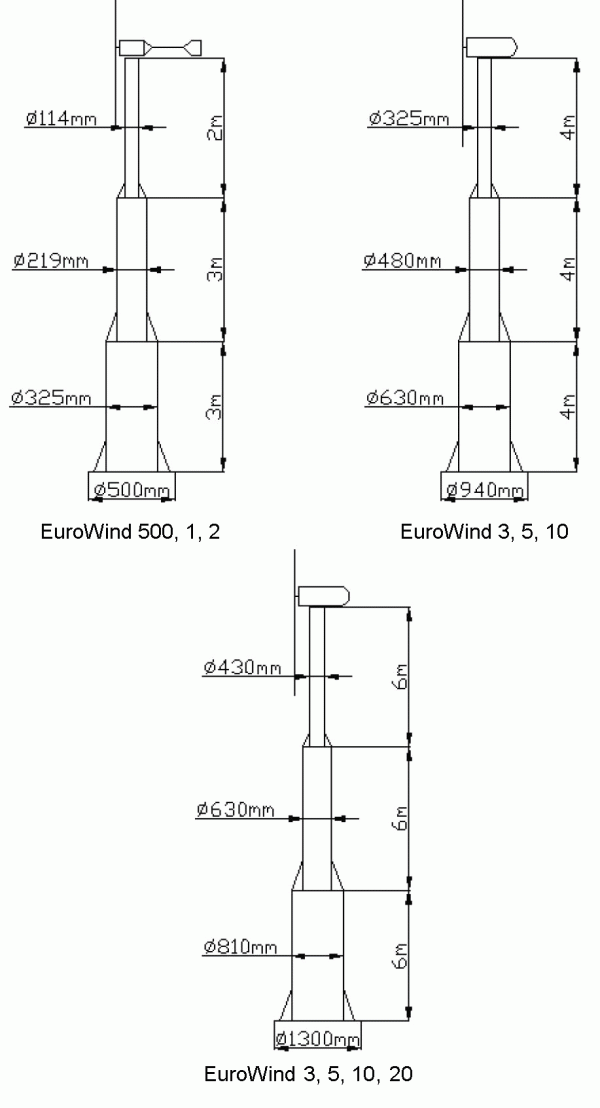

Размеры конических мачт
Модель |
Обозначение на рисунке |
1 |
2 |
3 |
5 |
10 |
20 |
| Высота (м) |
- |
8 |
8 |
12 |
12 |
12 |
18 |
| Толщина (мм) |
- |
6 |
6 |
8 |
8 |
8 |
10 |
| Верхний фланец |
C1 (мм) |
150 |
150 |
243 |
243 |
243 |
500 |
C2 (мм) |
118 |
118 |
203 |
203 |
203 |
460 |
C3 (мм) |
90 |
90 |
128 |
128 |
130 |
160 |
T1 (мм) |
M13 |
M13 |
M20 |
M20 |
M20 |
M20 |
N1 |
6 |
6 |
12 |
12 |
12 |
16 |
| Нижний фланец |
C4 (мм) |
500 |
500 |
940 |
940 |
940 |
1300 |
C5 (мм) |
415 |
415 |
770 |
770 |
770 |
1140 |
C6 (мм) |
330 |
330 |
635 |
635 |
635 |
815 |
T2 (мм) |
М20 |
М22 |
М24 |
М33 |
М33 |
М40 |
N2 |
12 |
12 |
12 |
12 |
16 |
16 |
Данные верхнего и нижнего
фланцев мачты

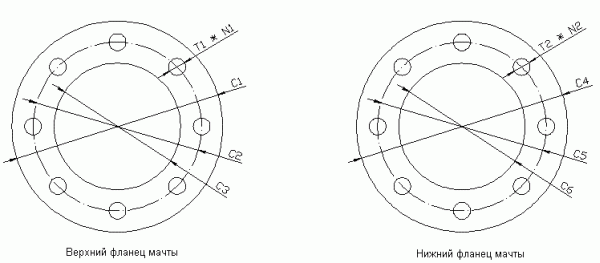

Чертёж верхнего и нижнего фланцев мачты

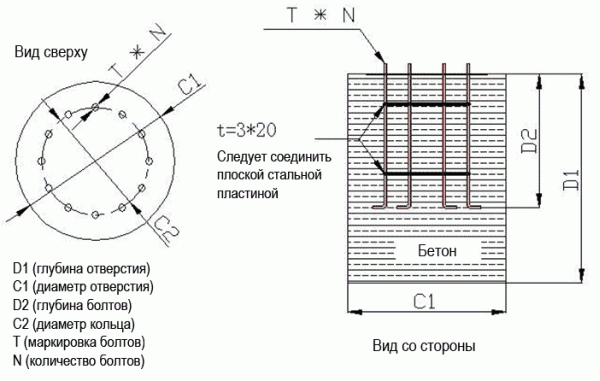

Схема фундамента конической мачты
Модель |
Обозначение |
1 |
2 |
3 |
5 |
10 |
20 |
| Глубина (м) |
(D1) |
1,2 |
1,5 |
1,5 |
1,6 |
2,0 |
3.0 |
| Диаметр (м) |
(C1) |
1,0 |
1,0 |
1,8 |
1,8 |
1,8 |
2,5 |
| Длина болтов
(м) |
(D2) |
0,8 |
1,2 |
1,2 |
1,6 |
1,6 |
2,0 |
| Диаметр
кольца (мм) |
(C2) |
415 |
415 |
770 |
770 |
770 |
1140 |
| Тип болтов |
(T) |
M18 |
M18 |
M20 |
M24 |
M24 |
M30 |
| Количество
болтов |
(N) |
12 |
12 |
12 |
12 |
16 |
16 |
Коническая мачта без растяжек
устанавливается с помощью подъёмного крана на подготовленный
фундамент.
Если установка конической мачты с
помощью подъемного крана невозможна, необходимо использовать
гидравлическую мачту.
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
