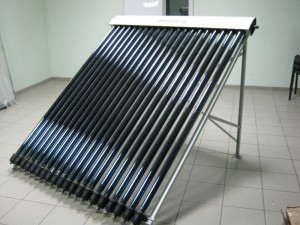

Солнечный коллектор с теплоизоляцией 45-50 см.
|
Данная модель появилась в линейке солнечных коллекторов в начале 2012 года и заняла почетное среднее место между коллекторами премиум и эконом класса.
Доступны к монтажу модели на 20 и 30 вакуумных трубок.
Особенность коллектора в том, что он идет в комплекте с рамой для установки на плоскую кровлю.
Отличием является то, что теплообменник и рама коллектора упакованы в одну коробку, что уменьшает затраты при транспортировке и складировании продукции. |
Параметры |
CBK-M |
|
Теплообменник (Manifold) |
Материал внутреннего теплообменника |
медь |
Диаметр внутреннего теплообменника |
35 мм |
Диаметр гильзы теплообменника |
25 мм |
Глубина гильзы теплообменника |
62 мм |
Толщина стенки теплообменника |
1,5 мм |
Выходы |
Латунные выходы, ¾” HP c широким бортом 4 мм – под накидную гайку |
Материал изоляции |
Комбинированная: минеральная вата и пенополиуретан |
Толщина изоляции |
45 – 55 мм |
Внешний корпус |
Анодированный алюминий, 2 мм |
Цвет теплообменника |
металлик |
Диаметр гильзы датчика температуры |
8 мм |
Расположение датчика температуры |
с левой стороны |
Межтрубное расстояние |
17 мм |
Номинальное давление теплообменника |
8 бар (8 бар пиковая) |
Фрейм (Frame) |
|
Способ монтажа |
Вертикальная, горизонтальная, наклонная |
Ножки для установки |
усиленная |
Материал ножки для установки |
Нержавеющая сталь |
Толщина металла |
2 мм |
Вакуумные трубки (tubes) |
|
Тип вакуумной трубки |
(Atmosfera™) Heat pipe |
Диаметр конденсатора |
24 мм |
Покрытие |
никелирование |
Диаметр трубки heat pipe |
8 мм |
Защита от замерзания |
нет |
Тип теплопроводящего элемента |
Удлиненный |
Качество стекла |
Боросиликатное (ударопрочное) стекло 3,3 (т-0,91) |
Размеры вакуумной трубки |
1802 мм × 58 мм (внешн. диаметр) × 47 мм (внутр. диаметр) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
