Отопление для жилых домов 500 м2                             отопление бассейна



          Организация горячего водоснабжения и отопление загородных домов и коттеджей дело хлопотное и зачастую неоправданно дорогое за счет необходимости оформления массы разрешительных и проектных документов, а так же затрат связанных на проведение линий подачи энергоносителя (ТЕЦ, газ или электричество). За счет использования солнечной энергии расходы на организацию и ежемесячную оплату отопления можно сократить на 70%-80%, а в некоторых случаях и вовсе отказаться от дорогостоящих проектов по газификации загородных домов.

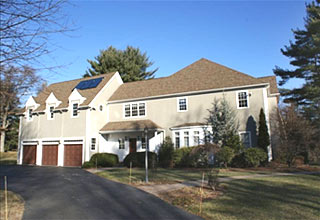

отопление котеджа

Краткое техническое задание

  • обеспечение горячим водоснабжение жилого помещения

  • обеспечение альтернативного отопления дома 500 м2

  • поддержка бассейна 27 м3

  • начальная температура +15 °С (до нагрева)

  • конечная температура +55 °С (требуемая температура в магистрали горячего водоснабжения)

  • территория размещения – г. Киев

Наименование

обознанчение

ед.изм

кол-во

Основное оборудование

1

Солнечный коллектор
(25 вакуумных труб)

CBK - 25 (AL/N/SS/Cu)

шт

10

2

Бак-накопитель 500л

Бак SunSystem SВ-V/S2 500 l
( 1710 x ø750 ; 215кг;7,5 kW , Корпус из PVC )


шт

1

3

Рабочая станция (+ насос)

PS-D

шт

1

4

контроллер

988С

шт

1

5

Расширительный бак

Zilmet CP 150л. ¾ Pmax 10бар/110 °С

шт

1

Дополнительное оборудование

1

Труба гофрированная

Kofulso 20А

м

30

2

Труба гофрированная

Kofulso 25А

м

30

3

Моторизированный трехходовой клапан

Caleffi Solar 3/4", 230V, Kv 3,9 m3/h

шт

1

4

Изоляция каучуковая

Armaflex НТ 22/19 mm

м

30

5

Изоляция каучуковая

Armaflex НТ 28/19 mm

м

30

6

Воздухоотводный клапан

Caleffi AV

шт

2

7

Термосмесительный клапан

Caleffi Solar 3/4", 35-65C, Kv 2,6 m3/h

шт

1

8

Фитинги на коллектора, обжимные на медь

Comisa 22x15

шт

20

9

Фитинги обжимные на трубу

ВС 20

шт

20

10

Фитинги обжимные на трубу

ВIC 20

шт

20

11

Фитинги обжимные на трубу

ВС 25

шт

20

12

Фитинги обжимные на трубу

ВIC 25

шт

20

13

жидкость для гелиосистемы

Темпро 30

л

100

14

Кабель для термопары

ПВХ 0,75

м

30

15

Крепежные элементы
коллекторов на кровлю

Z-пластина или монтажные болты

шт

60

16

Лента Армирована 50М



шт

1

17

Циркуляционный насос

Vortex 401-25

шт

2

18

Монтажный комплект



"-//-"

1

На основании технического задания было предложено вариант:



отопление виллы

10 коллекторов СВК – 25А

Суммарное количество вакуумных труб – 250 шт



отопление особняка

1 бак 500 л

 Суммарный объем баков составляем 500 л



Отопление

(1-й график показывает выработку коллекторов по месяцам)





отопление избы



(2-й график показывает в процентном соотношении, сколько тепла можно заместить
с помощью солнечных коллекторов)



отопление хауса





отопление хаты
