Як
працює мінізаправка?

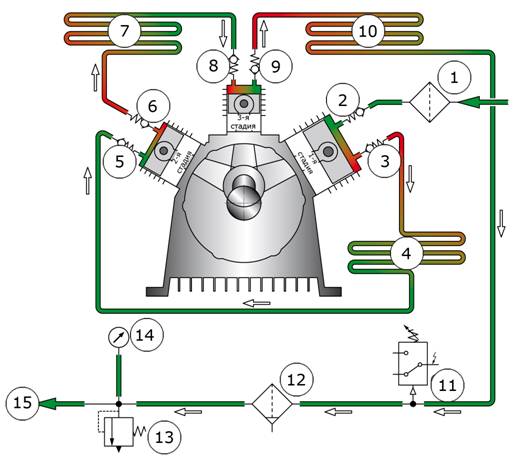

1. Компоненті вітроустановки
1 Фильтр для входящего газа
2 Впускной клапан 1 стадии
3 Выпускной клапан 1 стадии
4 Охлаждающая трубка между 1-ой и 2-ой стадиями
5 Впускной клапан 2 стадии
6 Выпускной клапан 2 стадии
7 Охлаждающая трубка между 2-ой и 3- ей стадиями
8 Впускной клапан 3 стадии
9 Выпускной клапан 3 стадии
10 Трубки охлаждения на заключительной стадии выхода газа
11 Выключатель для давления
12 Активный углеродный / молекулярный фильтр
13 Клапан безопасности
14 Датчик давления
15 Выход к шлангам
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
