Щогла с розтяжками
Модель |
300L |
500 |
1 |
500, 1, 2 |
3 |
5 |
10 |
15 |
30 |
50 |
Висота (м) |
6 |
6 |
6 |
9 |
9 |
12 |
12 |
12 |
18 |
18 |
Діаметр (мм) |
48 |
89 |
114 |
140 |
273 |
273 |
325 |
382 |
400 |
500 |
Товщина
метала (мм) |
2,5 |
3,25 |
3,25 |
3,5 |
6 |
6 |
6 |
8 |
10 |
10 |
Кількість секцій |
3 |
2 |
2 |
3 |
2 |
3 |
3 |
3 |
3 |
3 |
Вага (кг) |
23,5 |
41,8 |
54 |
107,5 |
360,5 |
480,6 |
574,2 |
781,5 |
900 |
2400 |
Порівнені характеристики щогл з розтяжками
*
Установка EuroWind 20 не має щогли з розтяжками
Разміщення фундамента щогли та розтяжек:
Модель |
Радіус майданчика (м) |
Розмір
фундаменту щогли (м) |
Розмір
фундаменту опор розтяжок (м) |
довжина |
ширина |
глибина |
довжина |
ширина |
глибина |
300L |
3,0 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
500 |
3,0 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
1 |
3,0 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
2 |
4,0 |
0,8 |
0,8 |
0,8 |
0,6 |
0,6 |
0,6 |
3 |
6,0 |
0,8 |
0,8 |
0,8 |
0,6 |
0,6 |
0,6 |
5 |
6,0 |
1,0 |
1,0 |
0,8 |
1,0 |
1,0 |
1,0 |
10 |
6,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
15 |
8,0 |
1,0 |
1,0 |
1,0 |
1,5 |
1,5 |
1,0 |
30 |
9,0 |
2 |
2 |
2 |
2 |
2 |
2 |
50 |
9,0 |
2 |
2 |
2 |
2 |
2 |
2 |
Розмір фундаменту щогли і опор, відстань до опор
* Установка EuroWind 20 не має щогли з розтяжками

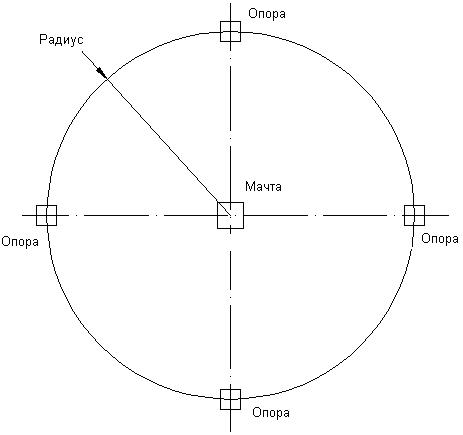

Розтащування щогли й розтяжок відносно друг до друга

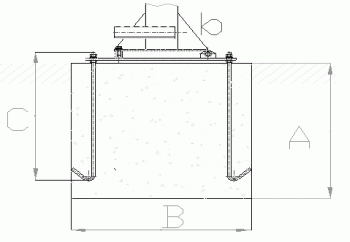

Розміщення анкерів у фундаменті основи
щогли і у фундаменті опори розтяжки
(A - висота фундаменту основи щогли, B - ширина фундаменту основи щогли,
C - висота анкерного болта, b - підошва щогли, X - висота фундаменту
опори, Y - ширина фундаменту опори, C - анкер)
Увага! Кільце анкера має бути спрямоване у напрямку до основи щогли під
кутом 35-55°.

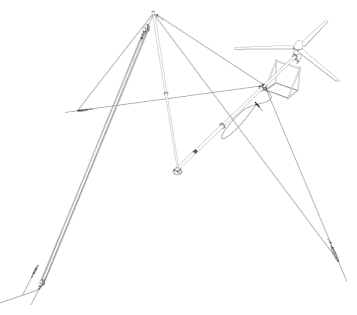

Зборка щогли з розтяжками і
підйом за допомогою лебідки і блоків

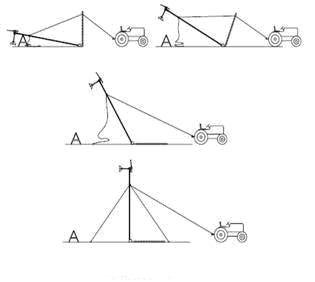

Під'їм щогли з розтяжками за допомогою
тягової техніки
Щоглу з розтяжками також можна підняти за допомогою підйомного крану, як
звичайну щоглу без розтяжок (конічну).
Підйом вітрогенераторів EuroWind 300, 500, 1 і 2 можливий без участі
тягової техніки або підйомного крану, а також без лебідки.
|
|
