Запасные части и кодировка

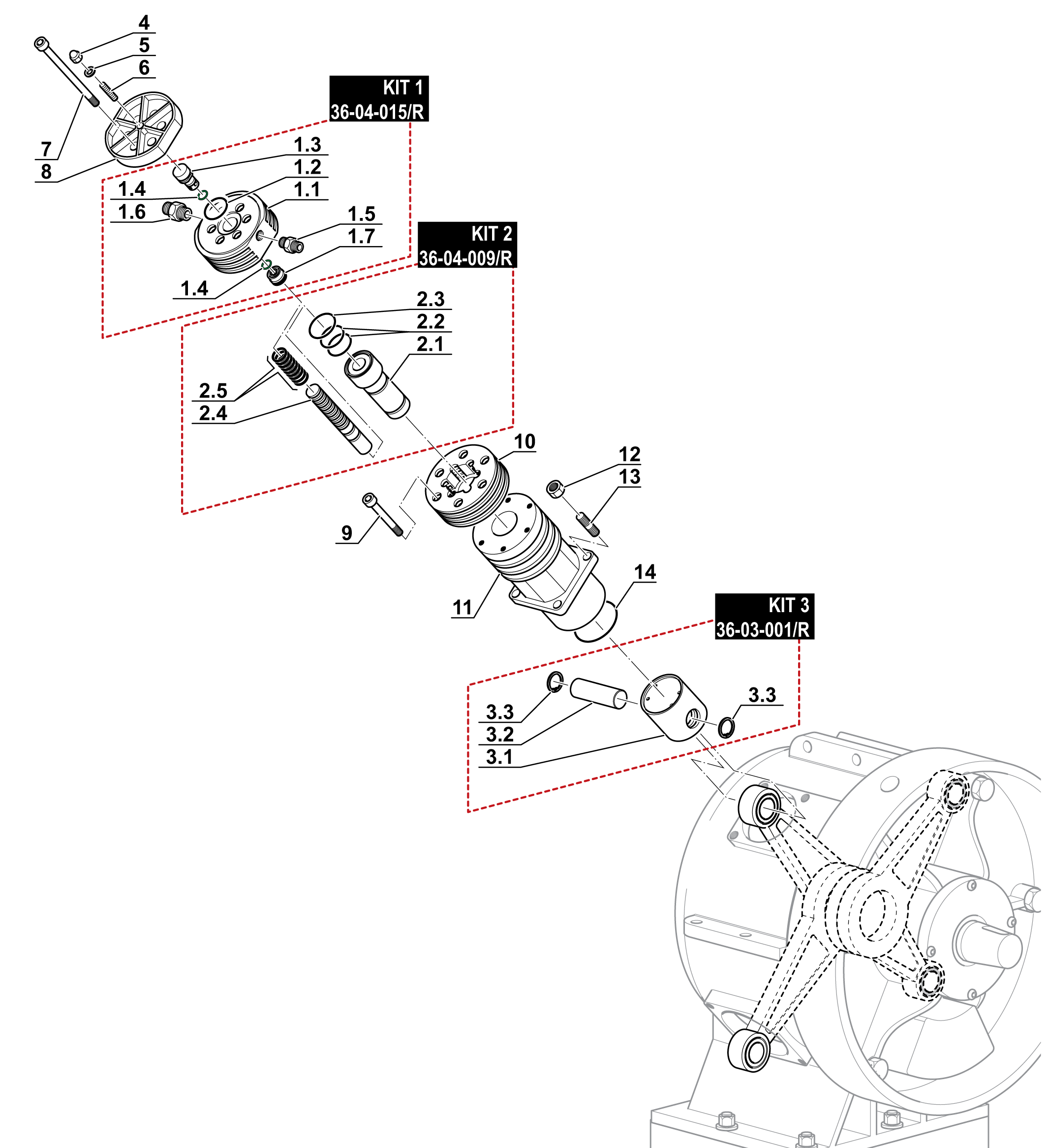

4-я стадия сжатия компрессоров МСН-20 - МСН-24

4 стадия сжатия

KIT1
1.1
1.2
1.3
1.4
1.5
1.6 1.7
KIT2
2.1
2.2 2.3
2.4 2.5
4 стадия сжатия
KIT3
3.1
3.2
3.3
4 5 6
7
8
9
10
11
12 13
14

Спецификация

КОД
НАЗВАНИЕ

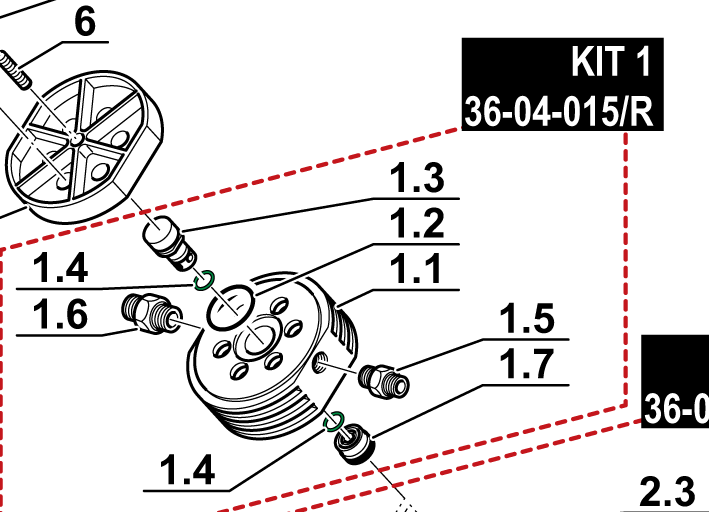

KIT1 36-04-015/R  клапанная головка в сборе
1.1 36-04-015 клапанная головка
1.2 13-03-0029 уплотнительное кольцо
1.3 13-03-0028 входящий клапан 4-й стадии
1.4 OR-2025/V уплотнительное кольцо
1.5 36-05-017 штуцер
1.6 36-05-016 штуцер
1.7 13-03-0020 выходящий клапан 4-й стадии

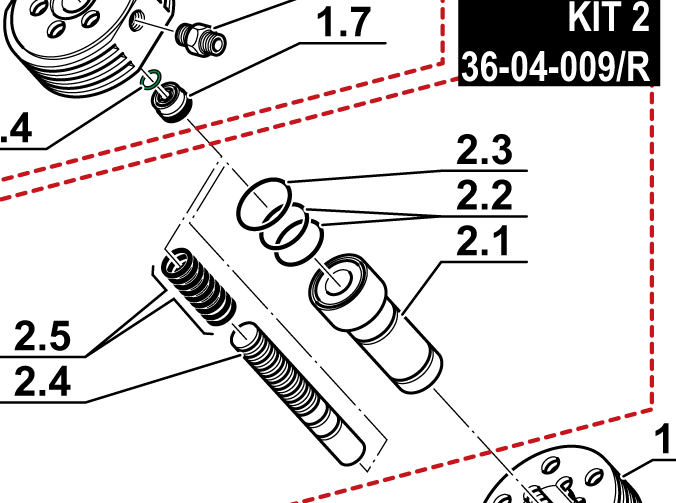

KIT2 36-04-009/R цилиндр 4-й стадии в сборе
2.1 36-04-009 цилиндр 4-й стадии
2.2 OR-2081 уплотнительное кольцо
2.3 13-03-0123 уплотнительное кольцо
2.4 36-04-012 поршень 4-й стадии
2.5 36-04-013 кольца 4-й стадии
KIT3 36-03-001/R толкатель поршня 4-й стадии в сборе
3.1 36-03-001  толкатель поршня 4-й стадии
3.2 36-03-002  втулка толкателя поршня 4-й стадии
3.3 36-03-003 стопорное кольцо
4 13-00-0032 заглушка регулирующего винта
5 13-03-0033  медная шайба
6 13-03-0034  регулирующий винт
7 36-04-022  крепежный винт

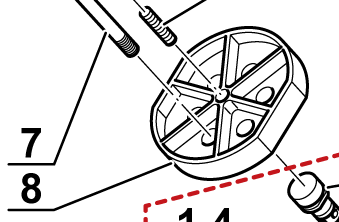

8 13-03-0030  клапанная крышка
9 36-00-035  крепежный винт
10 36-04-008  направляющая головка

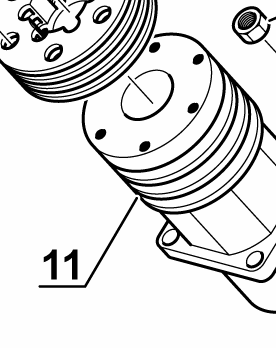

11 36-04-005 цилиндр толкателя
12 13-00-0101 крепежная гайка цилиндра
13 36-00-002 крепежный винт  цилиндра

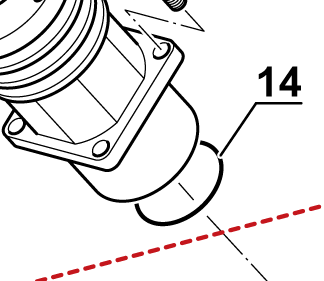

14 13-00-0015 уплотнительное кольцо
