Принципы действия 3-х и 4-х ступенчатых компрессоров высокого давления

3-х ступенчатый МСН3, МСН5, МСН10, МСН14 (3,5,10,14 куб.м/час)

1 Фильтр для входящего газа
2 Впускной клапан 1 стадии
3 Выпускной клапан 1 стадии
4 Охлаждающая трубка между 1-ой и 2-ой стадиями
5 Впускной клапан 2 стадии
6 Выпускной клапан 2 стадии
7 Охлаждающая трубка между 2-ой и  3- ей стадиями
8 Впускной клапан 3 стадии
9 Выпускной клапан 3 стадии
10 Трубки охлаждения на заключительной стадии выхода газа
11 Выключатель для давления
12 Активный углеродный / молекулярный фильтр
13 Клапан безопасности
14 Датчик давления
15 Выход к шлангам

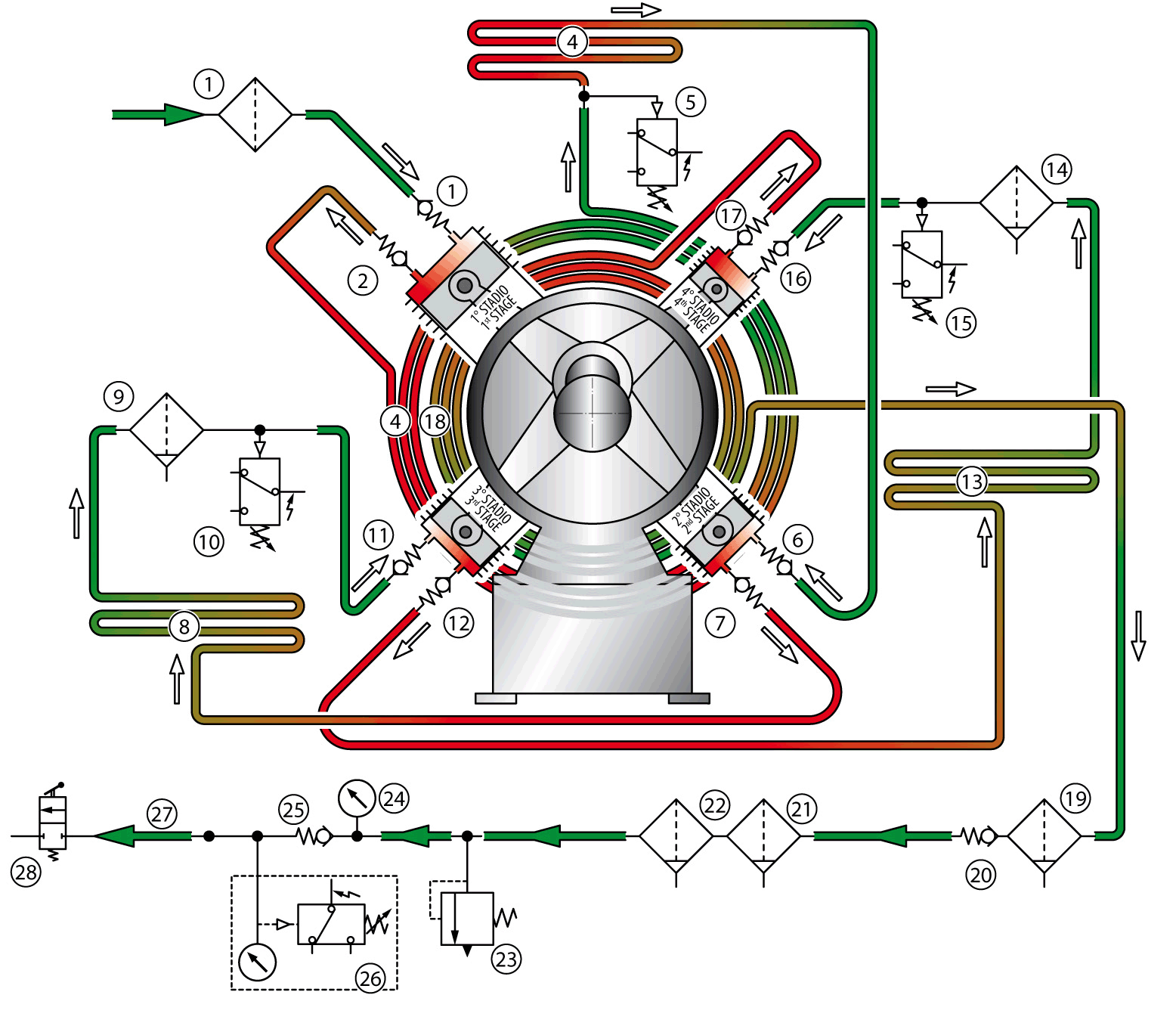

4-х ступенчатый МСН20, МСН24 (20,24 куб.м/час)

принцп работы компрессора

1 Фильтр для входящего газа
1 Впускной клапан 1 стадии
2 Выпускной клапан 1 стадии
4 Охлаждающая трубка между 1-ой и 2-ой стадиями
5 Реле давления
6 Впускной клапан 2 стадии
7 Выпускной клапан 2 стадии
8 Охлаждающая трубка между 2-ой и  3-ей стадиями
9 молекулярный фильтр
10 Реле давленияи
11 Впускной клапан 3 стадии
12 Выпускной клапан 3 стадии
13 Трубки охлаждения между 3-ей и 4-ой стадиями
14 молекулярный фильтр
15 Реле давленияи
16 Впускной клапан 4 стадии
17 Выпускной клапан 4 стадии
18 Трубки охлаждения на заключительной стадии выхода газа
19 Разделитель конденсата
20 Кран слива конденсата
21 Активный углеродный / молекулярный фильтр
22 Активный углеродный / молекулярный фильтр
23 Датчик давления
24 Клапан безопасности
25 Сбрасывающий клапан
26 Реле давления
27 Заправочный шланг высокого давления
28 Заправочный пистолет
