Руководство по эксплуатации компрессора
MCH – 5 (MCH – 10) CNG

4 ГЛАВА. Технические данные

4.1 ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

4.1.1 Картер, коленчатый вал, цилиндр, поршни

Картер сделан из алюминиевого сплава; фланцы в виде ролика, поддерживают коленчатый вал,  сохраняя масло в картере двигателя под давлением.
Коленчатый вал и соединяющиеся тяги, связанные с фланцем в виде ролика. Соединительные тяги, подсоединены к коленчатому валу под определенным углом.
Цилиндры сделаны из железа, рассчитаны на плотное взаимодействие с кольцами поршней, поршни из алюминиевого сплава.
Поршень высокого давления имеет специальное покрытие, устойчивое к износу, а цилиндр самосмазываемый.

4.1.2 Клапаны

Головки клапанов устанавливаются в зависимости от их назначения: впускного или выпускного. Клапаны 1-ой стадии – направляющие, через один поступает газ, из другого –  он выходит под давлением. Клапаны вставлены непосредственно в головку цилиндра.
Клапаны имеют резьбу в специальном месте. (Выпускной клапан 3-ьей стадии не имеет резьбы).

4.1.3 Клапаны Безопасности

Клапан безопасности отрегулирован в течение сборки компрессора и предотвращает его от повреждений в случае сбоя. Давление подачи, регулируемое клапаном, следующее:
200 бар - (2950 PSI).

ПРЕДУПРЕЖДЕНИЕ
Строго запрещено выполнять любую регулировку клапана, чтобы изменить его изначальное давление. Вмешательство в устройство клапана безопасности может причинить серьезное повреждение и аннулирует действие гарантии.

4.1.4 Система  смазывания

Разбрызгивающее смазывание происходит масляным разбрызгивающим штырем, привинченным на месте крепления тяги. Третья стадия смазывания - испаряющегося вида.

4.1.5 Охлаждение труб

Охлаждающиеся трубы сделаны алюминиевого сплава и нержавеющей стали.

4.1.6 Структура защиты

Компрессор и двигатель установлены на стальном корпусе, который окрашен составом с эпоксидной смолой. Внешний корпус звукоизоляционный из негорючего материала.

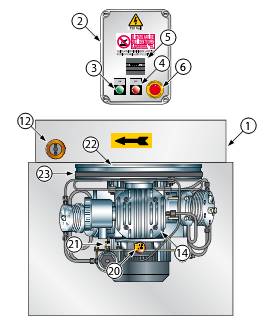

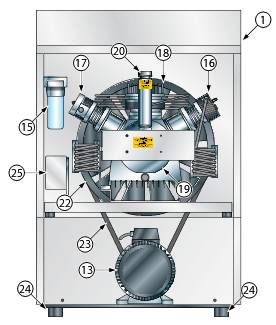

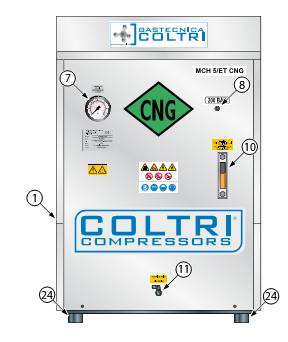

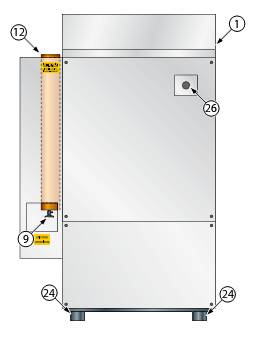

4.2 Основные части компрессора (рис. 11, рис. 12)

  1. Корпус компрессора
  2. Панель управления
  3. Кнопка включения
  4. Кнопка выключения
  5. Счетчик часов
  6. Аварийная кнопка выключения
  7. Датчик  давления газа
  8. Соединение для шлангов
  9. Клапан для удаления конденсата
  10. Уровень масла
  11. Слив масла
  12. Активный углеродный / молекулярный фильтр
  13. Двигатель  ATEX
  14. Компрессор
  15. Газовый фильтр

16 Цилиндр 1-ой стадии сжатия
17  Цилиндр 2-ой стадии сжатия
18  Цилиндр 3-ой стадии сжатия
19 Моноблок
20 Заливное отверстие для масла
21 Клапан безопасности
22 Вентилятор
23 Антистатический ремень
24 Анти – вибрационные опоры
25 Выключатель давления
26 Соединение для входного газа



Рис.11

Риc.12



4.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ




Рис. 13





MCH5/EM CNG

MCH5/ET CNG

Двигатель

электрический, однофазный

электрический, трёхфазный

Мощность двигателя

3 кВт, 4 л.с.

3 кВт, 4 л.с.

число оборотов в мин.

2900

2900

Напряжение, В

230

400

Частота, Гц

50 (60)

50 (60)

Коэффициент поглащения

16,7 (16,7)

- (-)

Работа насоса

-

-

Давление 1-ой стадии, бар/PSI

3,5/50,7

3,5/50,7

Давление 2-ой стадии, бар/PSI

35/507

35/507

Рабочее давление, бар/PSI

200/2900

200/2900

Объём поставляемого газа, л/мин, м3/ч,  CFM

85/5/3

85/5/3

Давление, входящего газа, бар

0,017/0,25

0,017/0,25

Уровень шума (ISO 3746), дБ

65

65

Масса, кг/фунт

160/353

160/353

Размер, мм/дюйм

700*670*1050/
27,5*26,4*41,3

700*670*1050/
27,5*26,4*41,3

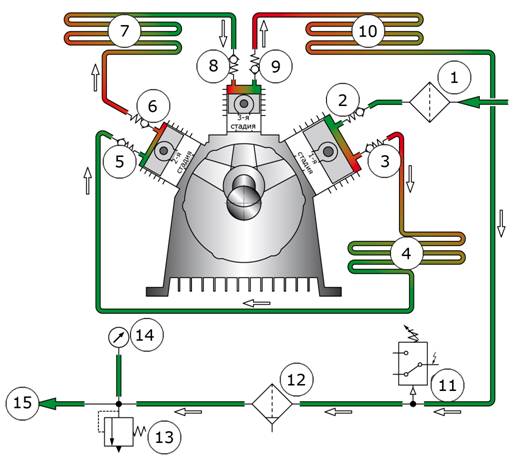

4.4 КРУГООБОРОТ ДАВЛЕНИЯ


Рис. 14 Кругооборот давления

1 Фильтр для входящего газа
2 Впускной клапан 1 стадии
3 Выпускной клапан 1 стадии
4 Охлаждающая трубка между 1-ой и 2-ой стадиями
5 Впускной клапан 2 стадии
6 Выпускной клапан 2 стадии
7 Охлаждающая трубка между 2-ой и  3- ей стадиями
8 Впускной клапан 3 стадии
9 Выпускной клапан 3 стадии
10 Трубки охлаждения на заключительной стадии выхода газа
11 Выключатель для давления
12 Активный углеродный / молекулярный фильтр
13 Клапан безопасности
14 Датчик давления
15 Выход к шлангам
