Запасные части и кодировка
МОНОБЛОК компрессора МСН-10 - МСН-14 детали

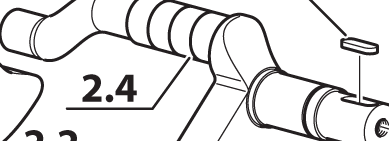

КОЛЕНВАЛ
|
|
|
2.1 |
2.2 |
2.3 |
|
|
|
2.4 |
2.5 |
2.6 |
|
|
|
2.7 |
2.8 |
2.9 |
СПЕЦИФИКАЦИЯ
KIT2 |
13-00-0098/R |
коленвал в сборе |
2.1 |
13-00-0104 |
крепежный винт |
2.2 |
13-00-0101 |
крепежная гайка с автоблокировкой |
2.3 |
13-00-0100 |
противовес |
2.4 |
13-00-0132 |
каленое кольцо |
2.5 |
13-00-0098 |
противовес |
2.6 |
13-00-0099 |
шплинт |
2.7 |
13-00-0055 |
удерживающее кольцо |
2.8 |
13-00-0079 |
фиксирующее кольцо |
2.9 |
13-00-0080 |
фиксирующий винт |
