Запасные части и кодировка

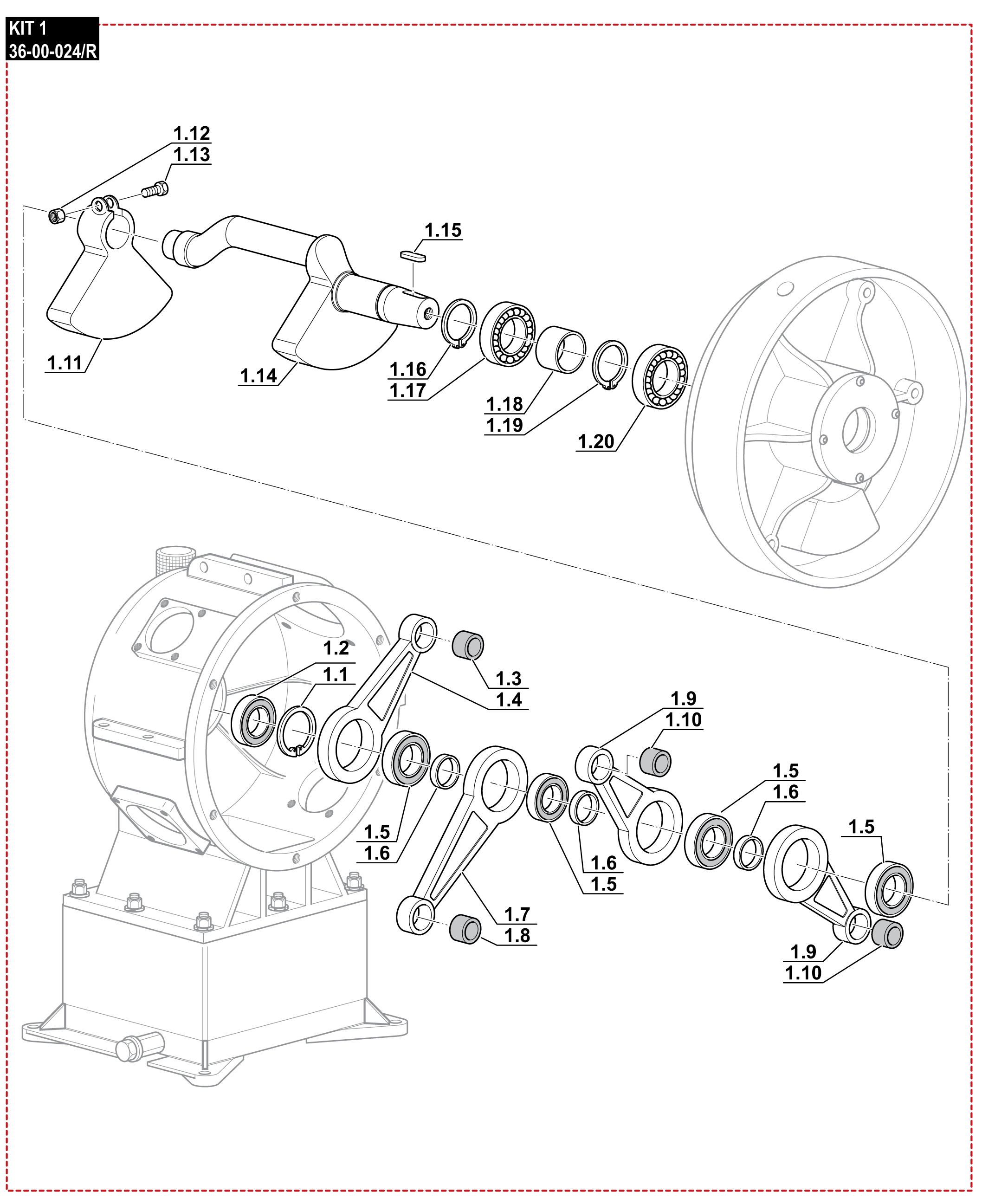

КОЛЕНВАЛ компрессоров МСН-20 - МСН-24
|
|
|
1.1 |
1.2 |
1.3 |
|
|
|
1.4 |
1.5 |
1.6 |
|
|
|
1.7 |
1.8 |
1.9 |
|
|
|
1.10 |
1.11 |
1.12 |
|
|
|
1.13 |
1.14 |
1.15 |
|
|
|
1.16 |
1.17 |
1.18 |
CПЕЦИФИКАЦИЯ
№ |
КОД |
НАЗВАНИЕ |
| KIT1 |
36-00-024/R |
Коленвал в сборе |
| 1.1 |
13-00-0055 |
Крепежное кольцо |
| 1.2 |
13-00-0042 |
Подшипник |
| 1.3 |
36-00-023 |
Втулка |
| 1.4 |
36-00-022 |
Шатун |
| 1.5 |
36-00-017 |
Подшипник |
| 1.6 |
36-00-019 |
Вкладыш |

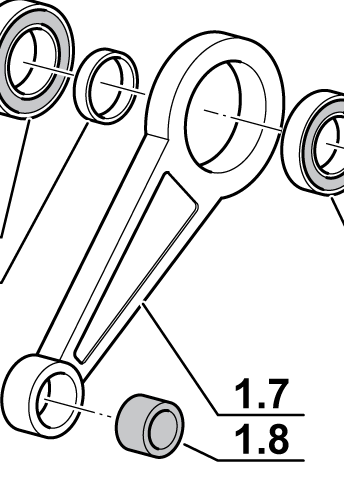

| 1.7 |
36-00-020 |
Шатун |
| 1.8 |
36-00-021 |
Втулка |

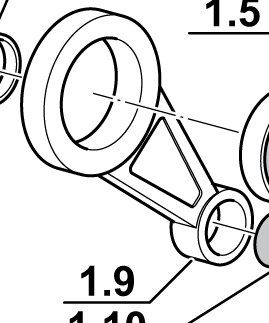

| 1.9 |
36-00-016 |
Шатун |
| 1.10 |
36-00-018 |
Втулка |

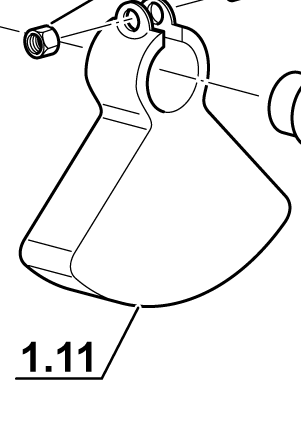

| 1.11 |
36-00-025 |
Противовес |
| 1.12 |
13-00-0101 |
Крепежная гайка |
| 1.13 |
13-00-0104 |
Крепежный болт |

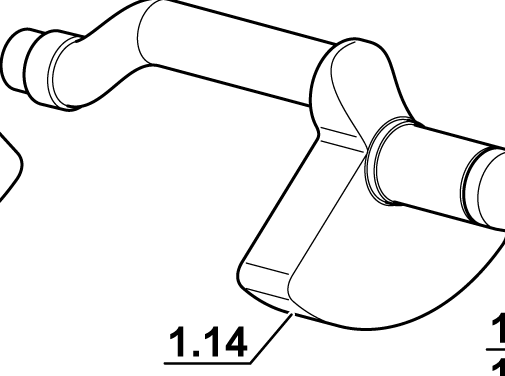

| 1.14 |
36-00-024 |
Коленвал с противовесом |
| 1.15 |
36-00-027 |
шплинт |
| 1.16 |
36-00-032 |
Крепежное кольцо |
| 1.17 |
36-00-031 |
Подшипник |
| 1.18 |
36-00-030 |
Втулка |
| 1.19 |
36-00-029 |
Крепежное кольцо |
| 1.20 |
36-00-028 |
Подшипник |
