Запасные части и кодировка

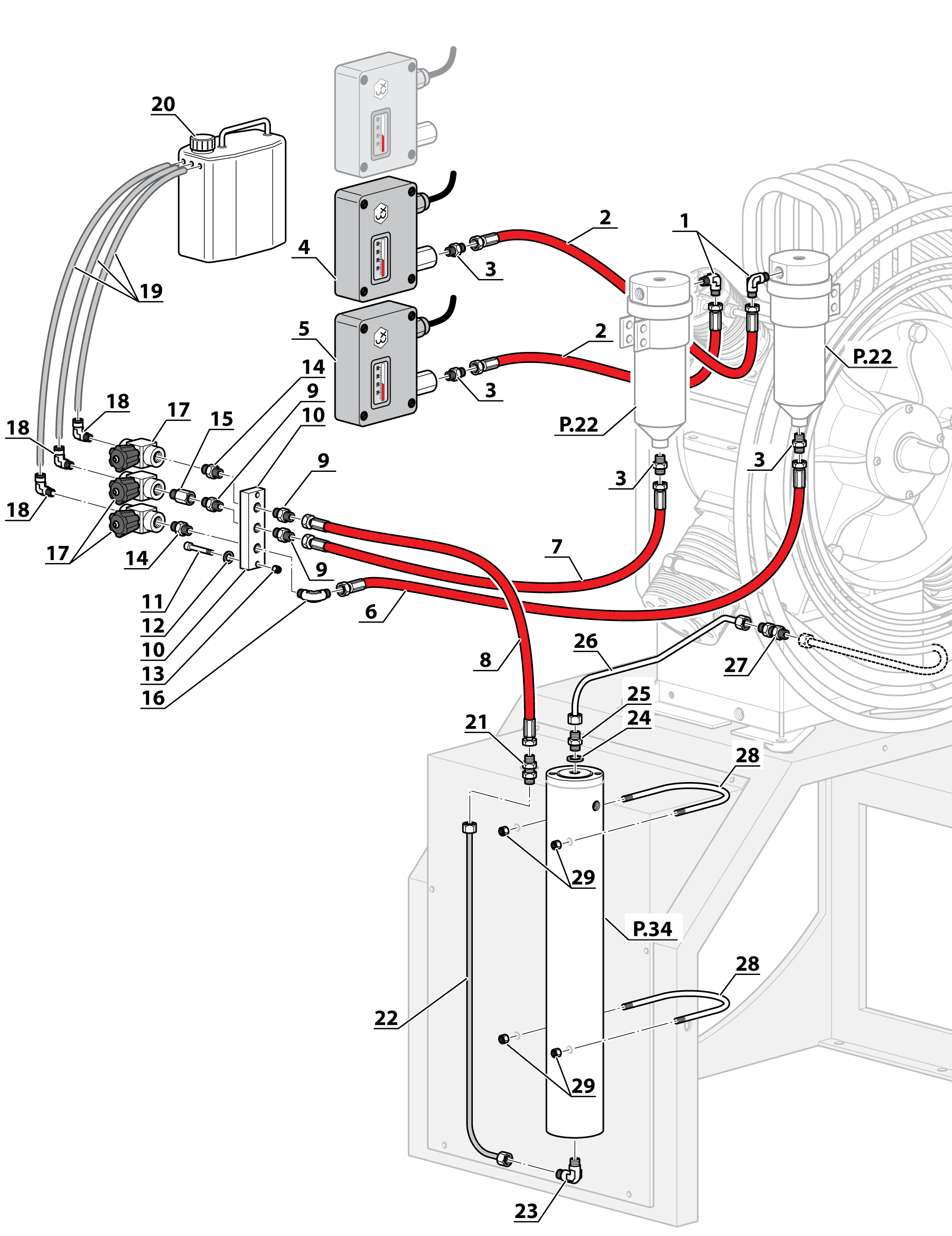

ФИЛЬТРАЦИЯ компрессоров МСН-20 - МСН-24
|
|
|
1 |
2 |
3 |
|
|
|
4 |
5 |
6 |
|
|
|
7 |
8 |
9 |
|
|
|
10 |
11 |
12 |
|
|
|
13 |
14 |
15 |
|
|
|
16 |
17 |
18 |
|
|
|
19 |
20 |
21 |
|
|
|
22 |
23 |
24 |
|
|
|
25 |
26 |
27 |
|
|
|
28 |
29 |
Р. |
CПЕЦИФИКАЦИЯ
№ |
КОД |
НАЗВАНИЕ |
| 1 |
36-07-008 |
соединитель |

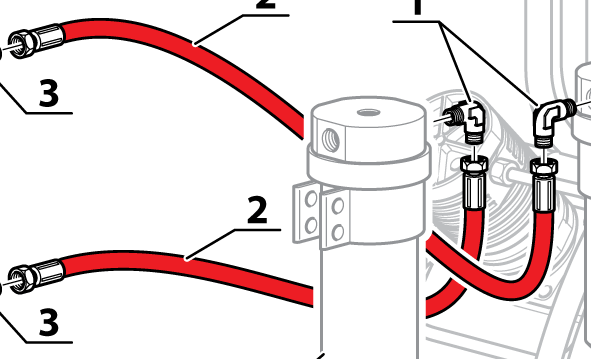

| 2 |
24-06-012 |
трубка замера давления |
| 3 |
36-07-040 |
соединитель |

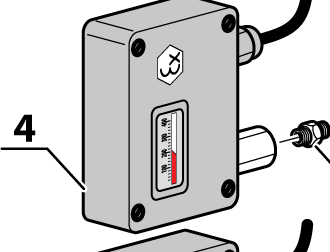

| 4 |
SC000582 |
реле давления 4-40 бар |
| 5 |
SC000585 |
реле давления 16-160 бар |

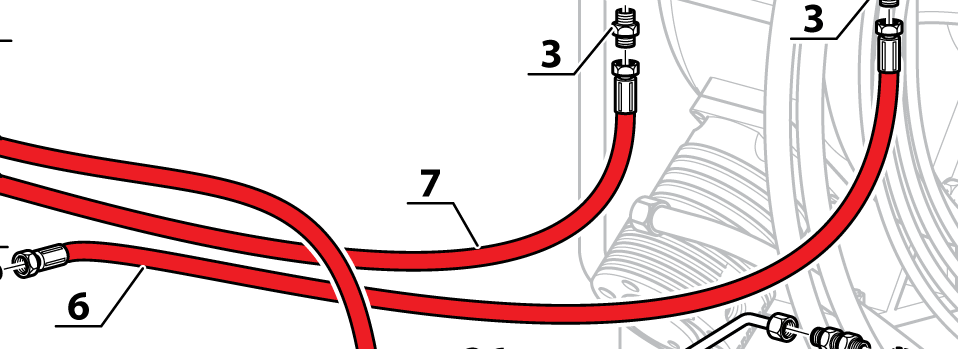

| 6 |
24-06-014 |
трубка отвода конденсата |

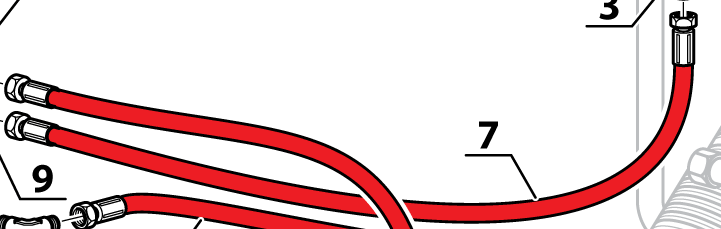

| 7 |
24-06-011 |
трубка отвода конденсата |

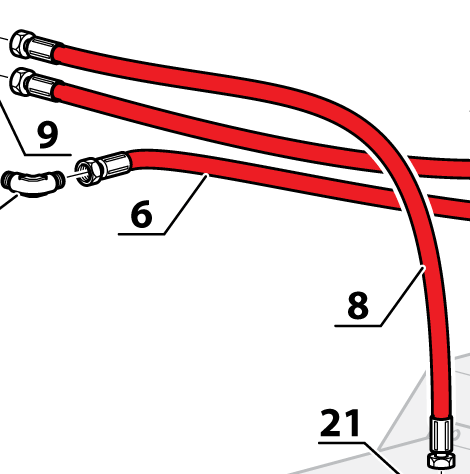

| 8 |
24-06-010 |
трубка отвода конденсата |
| 9 |
13-00-0174 |
соединитель |
| 10 |
24-05-0500 |
пластина |
| 11 |
36CAR033 |
крепежный болт |
| 12 |
RON6Z |
шайба |
| 13 |
13-00-0137 |
крепежная гайка |
| 14 |
NIPPLO1/4G/1/8N |
соединитель |
| 15 |
S160-06-13N |
штуцер |
| 16 |
36-07-008 |
соединитель |

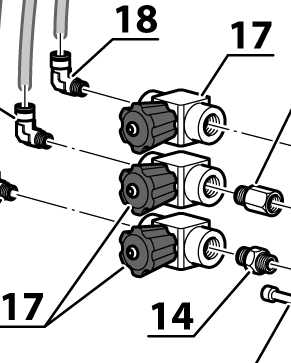

| 17 |
VA800999 |
кран |
| 18 |
RACC/E2006008W |
соединитель |

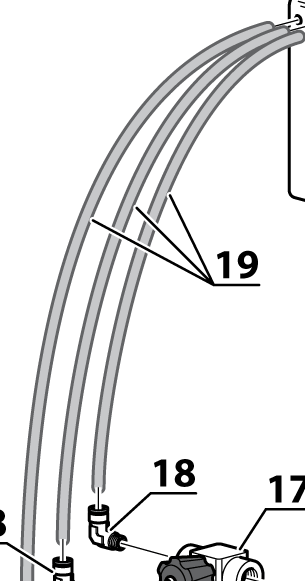

| 19 |
TUBRILSAN6X4/400 |
трубка сбора конденсата |

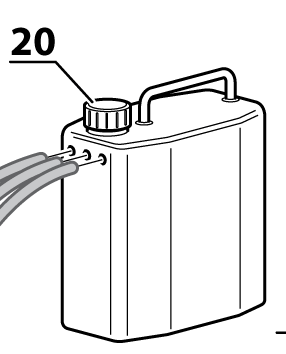

| 20 |
TAN/80/5 |
бачек сбора конденсата |
| 21 |
36-05-019 |
соединитель |

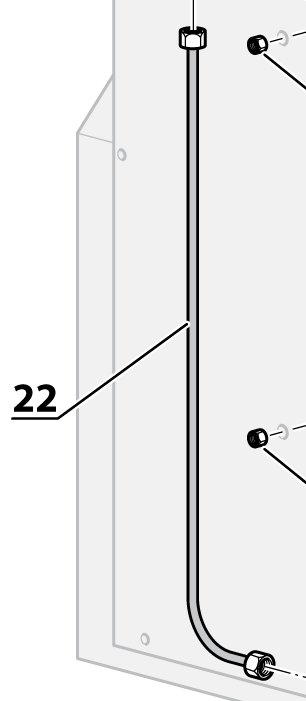

| 22 |
36-07-064 |
соединительная трубка |
| 23 |
36-07-065 |
соединитель |
| 24 |
GUAR1319 |
уплонительная шайба |
| 25 |
13-00-0175E |
соединитель |

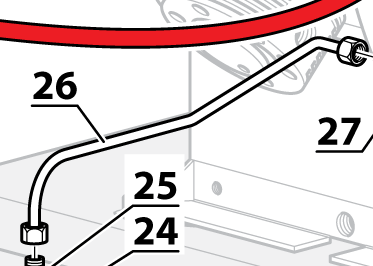

| 26 |
36-07-014 |
соединительная трубка |
| 27 |
36-05-019 |
соединитель |
| 28 |
13-00-0093 |
скоба |
| 29 |
13-00-0101 |
крепежная гайка |
