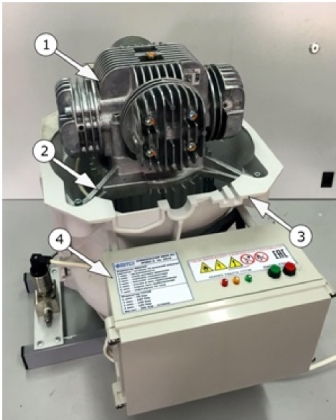

1.1.Компрессор Stozhary MRS-04 ? газовый, поршневого типа, безмасляный с прямым приводом от электродвигателя.
1.2.Компрессор является сложным электромеханическим изделием и предназначен для компримирования воздуха, природного газа, метана, и других нейтральных газов, применяемых в промышленности и для других целей потребителя, в том числе и для домашнего использования за пределами стр
2 Общие сведения об изделии
2.1 Компрессор спроектирован и изготовлен в соответствии с общими требованиями и нормами безопасности к данному виду оборудования, установленными в действующих технических нормативных правовых актах. Класс по способу защиты человека от поражения электрическим током 1. Компрессор эксплуатируется при следующих условиях:
- взрывобезопасные зоны вне помещений без агрессивных паров и газов;
- температура окружающего воздуха от минус 20 до плюс 55 0С;
- относительная влажность не более 80% ( при +250С без конденсации влаги);
- атмосферное давление от 84 до 106,7 кПа;
- высота над уровнем моря не более 2000м.
2.2 Питание компрессора осуществляется от однофазной сети переменного тока 220В 50 Гц. Подключение электропитания должно осуществляться через отдельный автоматический выключатель на номинальный ток 16 А.
2.4 Режим работы компрессора ? продолжительный, с продолжительностью включения до 20 часов в сутки.
2.5 Пуск компрессора осуществляется оператором или автоматически при падении давления в выпускном трубопроводе ниже величины уставки. Останов компрессора осуществляется оператором или автоматически при превышении давления в выпускном трубопроводе величины уставки, но не более 22 МПа.
2.6 Компрессор снабжен следующими средствами контроля, управления и защиты:

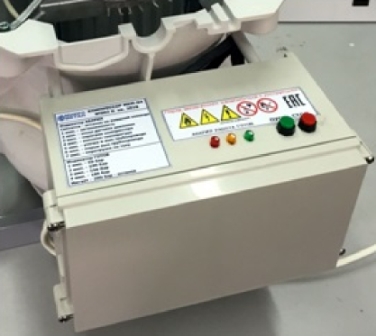

- программируемым электронным блоком управления;

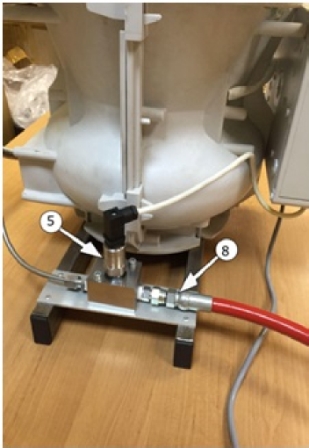

- датчиком давления для контроля давления газа выпускном трубопроводе;
- датчиком температуры окружающей среды;
- датчиком температуры блока цилиндров;
- электромагнитны клапаном входным – устройством отключения компрессора от впускного трубопровода;
- клапаном предохранительным – устройством защиты от превышения максимального допустимого давления в выпускном трубопроводе;
- сигнализатором загазованности окружающей среды;
- устройством защиты от перегрузок электропривода.
В случае появления предаварийных и аварийных ситуаций автоматически закрывается входной клапан, отключается электропитание привода компрессора, если он работал и не допускается пуск, если компрессор остановлен.
3 Технические характеристики
3.1 Основные технические характеристики компрессора приведены в таблице 2.
Таблица 2
Наименование показателя
Значение показателя
Количество ступеней сжатия
4
Производительность, л/мин (нм3/ч)
58 (3,5)
Ресурс поршневого блока, до замены, моточасов
6000
Максимальное давление газа в впускном трубопроводе, МПа
0,003
Максимальное давление газа в выпускном трубопроводе, МПа
22,0
Значение уставки отключения компрессора, программируемое изготовителем, МПа
5,0-22,0
Давление срабатывания механического предохранительного клапана, МПа
