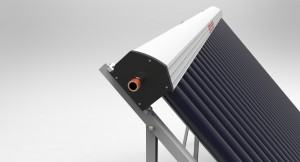

Солнечный коллектор с теплоизоляцией 75 см.
 |
Наиболее популярная модель в линейке вакуумных коллекторов. Коллектор эффективен для применения в круглогодичном режиме. Имеет устойчивую производительностью в пасмурную погоду. Теплоизоляция теплообменника 75 мм.
Доступны для монтажа модели на 20 и 30 вакуумных трубок c диаметром конденсатора 14 и 25 мм.. |
| Параметры |
CBK-А |
| |
Теплообменник (Manifold) |
| Материал внутреннего теплообменника |
медь |
| Диаметр внутреннего теплообменника |
38 мм |
| Диаметр гильзы теплообменника |
25 мм |
| Глубина гильзы теплообменника |
62 мм |
| Толщина стенки теплообменника |
1,5 мм |
| Выходы |
Латунные выходы, ¾” HP c широким бортом 4 мм – под накидную гайку |
| Материал изоляции |
Минеральная вата c антигигроскопичной пропиткой |
| Толщина изоляции |
70 – 75 мм |
| Внешний корпус |
Анодированный алюминий, 2 мм |
| Цвет теплообменника |
металлик |
| Диаметр гильзы датчика температуры |
8 мм |
| Расположение датчика температуры |
с двух сторон |
| Межтрубное расстояние |
22 мм |
| Номинальное давление теплообменника |
7 бар (8 бар пиковая) |
| Фрейм (Frame) |
|
| Способ монтажа |
Вертикальная, горизонтальная, наклонная |
| Ножки для установки |
усиленная |
| Материал ножки для установки |
Нержавеющая сталь |
| Толщина металла |
2 мм |
| Вакуумные трубки (tubes) |
|
| Тип вакуумной трубки |
(Linuo Paradigma) Heat pipe |
| Диаметр конденсатора |
24 мм |
| Покрытие |
никелирование |
| Диаметр трубки heat pipe |
8 мм |
| Защита от замерзания |
гильзование |
| Тип теплопроводящего элемента |
Удлиненный |
| Качество стекла |
Боросиликатное (ударопрочное) стекло 3,3 (т-0,91) |
| Размеры вакуумной трубки |
1801 мм × 58 мм (внешн. диаметр) × 47 мм (внутр. диаметр) |
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
