Конічні щогли

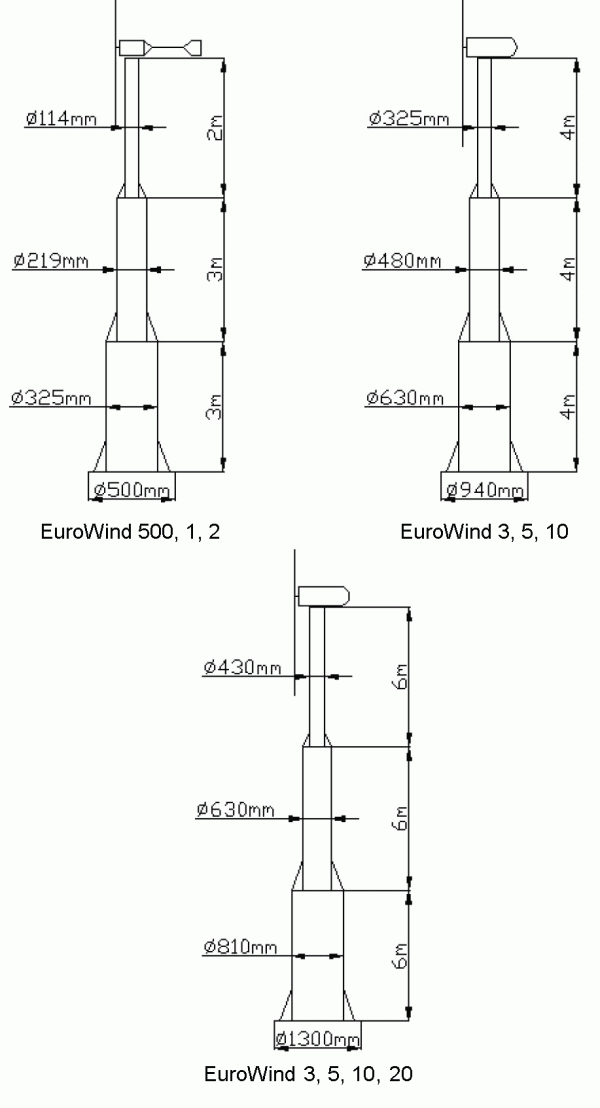

Розміри конічних щогл
Модель |
позначення на малюнку |
1 |
2 |
3 |
5 |
10 |
20 |
| Висота (м) |
- |
8 |
8 |
12 |
12 |
12 |
18 |
| Товщина (мм) |
- |
6 |
6 |
8 |
8 |
8 |
10 |
| Верхній фланець |
C1 (мм) |
150 |
150 |
243 |
243 |
243 |
500 |
C2 (мм) |
118 |
118 |
203 |
203 |
203 |
460 |
C3 (мм) |
90 |
90 |
128 |
128 |
130 |
160 |
T1 (мм) |
M13 |
M13 |
M20 |
M20 |
M20 |
M20 |
N1 |
6 |
6 |
12 |
12 |
12 |
16 |
| Нижній фланець |
C4 (мм) |
500 |
500 |
940 |
940 |
940 |
1300 |
C5 (мм) |
415 |
415 |
770 |
770 |
770 |
1140 |
C6 (мм) |
330 |
330 |
635 |
635 |
635 |
815 |
T2 (мм) |
М20 |
М22 |
М24 |
М33 |
М33 |
М40 |
N2 |
12 |
12 |
12 |
12 |
16 |
16 |
Дані верхнього и нижнього
фланців щогли

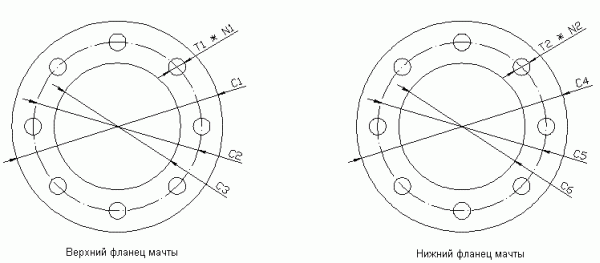

Креслення верхнього и нижнього фланців щогли

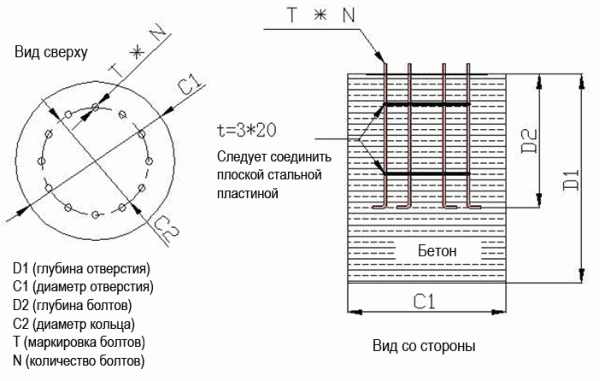

Схема фундаменту конічної щогли
Модель |
Позначення |
1 |
2 |
3 |
5 |
10 |
20 |
| Глибина (м) |
(D1) |
1,2 |
1,5 |
1,5 |
1,6 |
2,0 |
3.0 |
| Діаметр (м) |
(C1) |
1,0 |
1,0 |
1,8 |
1,8 |
1,8 |
2,5 |
| Довжина болтів
(м) |
(D2) |
0,8 |
1,2 |
1,2 |
1,6 |
1,6 |
2,0 |
| Діаметр
кольца (мм) |
(C2) |
415 |
415 |
770 |
770 |
770 |
1140 |
| Тип болтів |
(T) |
M18 |
M18 |
M20 |
M24 |
M24 |
M30 |
| Кількість болтов |
(N) |
12 |
12 |
12 |
12 |
16 |
16 |
Конічна щогла без розтяжок
встановлюється за допомогою підйомного крану на підготовлений
фундамент.
Якщо установка конічної щогли за допомогою підйомного крану
неможлива, необхідно використати гідравлічну щоглу.
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
