ветрогенератор 5 квт/час







Комплект 5 кВт

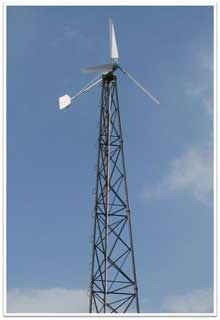

WE5000 является ВЭС второй величины и построена на базе хорошо зарекомендовавшей себя модели - WE3000. Несмотря на визуальную схожесть с WE3000, WE5000 оснащена турбиной с большим диаметром и более мощным генератором.

Установка WE5000 представляет собой высокоэффективную, бесшумную, самоориентирующуюся систему способную работать в автономном режиме при минимальных скоростях ветра от 2 м/с.
При ветре 10 м/с WE5000 может производить электроэнергию мощностью более 5 кВт.

Использование генератора без повышающего редуктора (мультипликатора) позволяет во много раз увеличить срок необслуживаемого использования, и позволяет в течение срока службы эксплуатировать WE5000, не прибегая к плановой замене деталей или узлов.

Отсутствие редуктора позволяет добиться старта ВЭС при самом слабом ветре и делает работу наших ветряков бесшумной.

Все части ВЭС покрыты гальваническим покрытием против коррозии. Для покрытия лопастей и других окрашиваемых частей  используется высококачественное порошковое покрытие от французского производителя.

Благодаря использованию высокоэффективной ветротурбины разработки WindElectric, WE5000 способен производить более 430 кВт/ч среднемесячно в условиях климата центральной части Украины.

Использование простой и надежной архитектуры построения электрической машины делает ее значительно дешевле и надежнее западноевропейских, американских и даже китайских производителей.

Благодаря использованию высоковольтного генератора есть возможность транспортировки производимой электроэнергии на расстояния свыше 300 м, что не представляется возможным при использовании ветроэлектростанций многих других производителей.

По желанию покупателя, WE5000 может быть укомплектована устройством измерения направления и скорости ветра.

Применение микропроцессорной системы отбора мощности позволяет повысить эффективность генератора до максимума. Кроме того, интеллектуальный, микропроцессорный шкаф управления – Control Box, дает возможность многолетней эксплуатации ВЭС без участия человека. В ближайшем будущем мы введем возможность дистанционного контроля за работой ВЭС, с использованием GSM канала.

ветрогенератор 5000 ватт

Характеристика



Номинальная мощность генератора, кВт

5,1

Максимальная мощность генератора, кВт

8,5

Максимальные обороты ротора, об/мин

260

Выходное напряжение, переменное

трехфазное

Макс. вых. напряжение в цепи АКБ, VDC

285

Частота, Гц

0-35

Диаметр ротора, м

4,8

Количество лопастей, штук

3

Стартовая скорость ветра, м/сек

2,0

Номинальная скорость ветра, м/сек

10

Ориентация по ветру

есть

Защита от ураганных ветров

есть

Тормоз ротора

есть

Шкаф управления - микропроцессорный Control Box

СВ20

Высота мачты не менее, м

12

Напряжение аккумулятора, В

240

Максимальный ток заряда, А

25

Минимальные аккумуляторы

 20 штук*12V 26Ah

Конструкция мачты

сборная

Вес WE5000, кг

154

Уровень шума (на растоянии 10 м)

<45 db



Гарантия – 3 года. Срок службы – 15-20 лет. При отсутствии на складе, срок выполнения заказа 60 календарных дней. При скорости ветра 15м/с Control Box останавливает станцию, с автоматическим перезапуском через 15(30) минут при условии снижения скорости ветра на 30%. Мощность может меняться при изменении напряжения на АКБ.



Комплект

Наименование

Количество

1

ВЭС

WE5000 номинальной мощностью 5кВт

1 шт

2

Мачта

высотой 12м/18м (в зависимости от технических условий)

1 шт

3

Шкаф управления

WE-CB40 для WE5000 с зарядным устройством от ВЭС 40А и зарядным устройством от солнечной электростанци (при дополнительном использовании солнечных модулей)

1 шт

4

АКБ

12В/40Ач 20шт х 12В х 40 Ач=9600 ватт/час.

20 шт

5

Шкаф АКБ

для АКБ 12В/40Ач 20шт

1 шт

6

Инвертор

WE-SW6F1 (230V6KVA), однофазный синусоидальный инвертор-UPS, мощность 6KVA (4,2кВт)

1 шт



    Характеристики системы:
Время заряда АКБ при номинальной скорости ветра: 4,8 часа.
Время розряда:

  • при нагрузке 2000 Вт - 12 часов.

  • при нагрузке 4200 Вт (максимальная нагрузка на инвертор) - 5,7 часа.

Комплект

Наименование

Количество

1

ВЭС

WE5000 номинальной мощностью 5кВт

1 шт

2

Мачта

высотой 12м/18м (в зависимости от технических условий)

1 шт

3

Шкаф управления

WE-CB40 для WE5000 с зарядным устройством от ВЭС 40А и зарядным устройством от солнечной электростанци (при дополнительном использовании солнечных модулей)

1 шт

4

АКБ

12В/100Ач 20шт х 12В х 100 Ач=24000 ватт/час.

20 шт

5

Шкаф АКБ

для АКБ 12В/100Ач 20шт

1 шт

6

Инвертор

WE-SW10F1 (230V10KVA), однофазный синусоидальный, инвертор UPS, мощность 10KVA (7кВт)

1 шт



Характеристики системы:
Время заряда АКБ при номинальной скорости ветра: 4,8 часа.
Время розряда:

  • при нагрузке 2000 Вт - 12 часов.

  • при нагрузке7000 Вт (максимальная нагрузка на инвертор) - 3,4 часа.

Системы с использованием WE5000
